தொழில்துறை திரவ கட்டுப்பாட்டு அமைப்புகளில் காசோலை வால்வுகள் முக்கிய தானியங்கி கூறுகளாக ஏன் கருதப்படுகின்றன?

தொழில்துறை திரவ கட்டுப்பாட்டு அமைப்புகளில்,வால்வுகளை சரிபார்க்கவும்ஊடகத்தின் தற்செயலான பின்னடைவைத் தடுக்கவும், பம்புகள் மற்றும் மோட்டார்கள் போன்ற உபகரணங்களைப் பாதுகாக்கவும் மற்றும் தொழில்துறை செயல்முறைகளின் ஸ்திரத்தன்மையை உறுதிப்படுத்தவும் வடிவமைக்கப்பட்ட முக்கியமான தானியங்கி கூறுகள். மேம்பட்ட உற்பத்தி திறன்கள் மற்றும் உலகளாவிய ஏற்றுமதி அனுபவத்துடன் தொழில்முறை உற்பத்தியாளர்,தியான்ஜின் மைல்ஸ்டோன் வால்வ் நிறுவனம்பல்வேறு தொழில்துறை தேவைகளை பூர்த்தி செய்ய உயர் செயல்திறன் காசோலை வால்வுகள் மற்றும் பிற தொழில்துறை வால்வுகளை வழங்குவதில் கவனம் செலுத்துகிறது. சரி, சரிபார்ப்பு வால்வுகள் உங்களுக்கு புரிகிறதா?

காசோலை வால்வு என்றால் என்ன?

A சரிபார்ப்பு வால்வுஇது ஒரு தானியங்கி வால்வு ஆகும், அதன் மூடும் பகுதி (வட்ட வால்வு வட்டு) அதன் சொந்த எடை மற்றும் திரவ அழுத்தத்தின் கீழ் செயல்படுகிறது. அதன் முதன்மை செயல்பாடு, நடுத்தரத்தின் பின்னடைவைத் தடுப்பதாகும், இது பல்வேறு தொழில்களில் திரவ போக்குவரத்து அமைப்புகளில் ஒரு தவிர்க்க முடியாத அங்கமாக அமைகிறது. கையேடு அல்லது அரை-தானியங்கி வால்வுகளைப் போலல்லாமல், காசோலை வால்வுகளுக்கு வெளிப்புற ஆற்றல் மூலங்கள் தேவையில்லை - அவற்றின் செயல்பாடு முற்றிலும் ஊடகத்தின் மாறும் அழுத்தத்தால் இயக்கப்படுகிறது, நிகழ்நேர மற்றும் பின்னடைவை நம்பகமான முறையில் தடுக்கிறது.

காசோலை வால்வுகளின் முக்கிய செயல்பாடுகள்

ஊடகத்தின் பின்னடைவைத் தடுப்பது: இது மிக அடிப்படையான செயல்பாடு. குழாய் அமைப்புகளில், காசோலை வால்வுகள், கணினி அழுத்தம் குறையும் போது, ​​மீடியாவின் பின்னடைவைத் தடுக்கிறது, உற்பத்தி குறுக்கீடுகளைத் தவிர்க்கிறது.

பம்ப்கள் மற்றும் டிரைவ் மோட்டார்களைப் பாதுகாத்தல்: பின்னோக்கி பம்புகள் தலைகீழாக மாறலாம், உள் கூறுகளை சேதப்படுத்தலாம் மற்றும் டிரைவ் மோட்டாரை ஓவர்லோட் செய்யலாம், இதன் விளைவாக விலையுயர்ந்த செயலிழப்பு ஏற்படும். இந்த ஆபத்தை நீக்கி, பின்வாங்கும்போது உடனடியாக வால்வுகளை மூடுவதை சரிபார்க்கவும்.

கொள்கலன்களில் இருந்து மீடியாவை பாதுகாப்பாக வெளியேற்றுதல்: சேமிப்பு தொட்டிகள் அல்லது அழுத்தம் பாத்திரங்களில், காசோலை வால்வுகள் ஊடகத்தின் ஒரு திசை ஓட்டத்தை கட்டுப்படுத்துகிறது, பாதுகாப்பான வெளியேற்றத்தை உறுதி செய்கிறது மற்றும் சைஃபோன் பின்னோக்கி அல்லது மாசுபடுவதைத் தடுக்கிறது.

பாதுகாப்பான தனிமைப்படுத்தல்: சோதனை வால்வுகள் இரட்டை பாதுகாப்பு அமைப்பை உருவாக்க கேட் வால்வுகளுடன் இணைந்து பயன்படுத்தப்படுகின்றன. எடுத்துக்காட்டாக, உயர் அழுத்த குழாய்களில், காசோலை வால்வுகள் பின்னடைவைத் தடுக்கின்றன, அதே நேரத்தில் கேட் வால்வுகள் பராமரிப்பிற்காக கைமுறையாக தனிமைப்படுத்த அனுமதிக்கின்றன, இதனால் ஒட்டுமொத்த அமைப்பின் பாதுகாப்பை மேம்படுத்துகிறது.

காசோலை வால்வுகளின் வகைகள்: லிஃப்ட் மற்றும் ஸ்விங் வால்வுகள்

வால்வு வட்டின் இயக்கத்தின் அடிப்படையில், காசோலை வால்வுகள் முக்கியமாக லிப்ட் காசோலை வால்வுகள் மற்றும் ஸ்விங் காசோலை வால்வுகளாக பிரிக்கப்படுகின்றன. ஒவ்வொரு வகைக்கும் அதன் தனித்துவமான கட்டமைப்பு பண்புகள் மற்றும் பயன்பாட்டு காட்சிகள் உள்ளன, இது வெவ்வேறு தொழில்துறை தேவைகளுக்கு ஏற்றது.

லிஃப்ட் காசோலை வால்வு

லிப்ட் காசோலை வால்வின் அமைப்பு கேட் வால்வைப் போன்றது, ஆனால் அது வால்வு வட்டை இயக்கும் வால்வு தண்டு இல்லை. ஓட்டத்தை கட்டுப்படுத்த வால்வு வட்டு செங்குத்தாக (மேலே மற்றும் கீழ்) வால்வு இருக்கையுடன் நகரும்.

வேலை செய்யும் கொள்கை

திறப்பு செயல்முறை: நடுத்தரமானது நுழைவாயில் முனையிலிருந்து (கீழ் பக்கம்) கடையின் முனைக்கு (மேல் பக்கம்) பாயும் போது, ​​நுழைவாயில் அழுத்தம் வால்வு வட்டின் சொந்த எடை மற்றும் ஓட்ட உராய்வின் ஒருங்கிணைந்த எதிர்ப்பைக் கடந்து, வால்வு வட்டை மேல்நோக்கி தள்ளுகிறது. இது வால்வு இருக்கையிலிருந்து வால்வு வட்டை உயர்த்தி, நடுத்தரத்தை சீராக செல்ல அனுமதிக்கிறது.

மூடும் செயல்முறை: நடுத்தரமானது பின்னோக்கி பாய முயற்சித்தால், தலைகீழ் அழுத்தம் வால்வு வட்டை கீழ்நோக்கி தள்ளுகிறது. பின்னர், அதன் சொந்த எடை மற்றும் தலைகீழ் அழுத்தத்தின் கீழ், வால்வு டிஸ்க் வால்வு இருக்கைக்கு எதிராக உறுதியாக அழுத்தி, பைப்லைனை அடைத்து, பின்னடைவைத் தடுக்கிறது.

முக்கிய நன்மைகள்

வேகமாக மூடும் பதில், அடிக்கடி அழுத்தம் மாறக்கூடிய அமைப்புகளுக்கு ஏற்றது.

மூடப்படும் போது உயர் சீல் துல்லியம், குறைந்த கசிவு தேவைகள் கொண்ட ஊடகங்களுக்கு ஏற்றது.

வழக்கமான பயன்பாடுகள்

நீர் வழங்கல் மற்றும் வடிகால் அமைப்புகள்.

மின் உற்பத்தி நிலையங்களில் கொதிகலன் தீவன குழாய் மற்றும் நீராவி அமைப்புகள்.

நடுத்தரத்தின் மிக உயர்ந்த தூய்மை தேவைப்படும் இலகுரக தொழில்துறை துறைகள்.

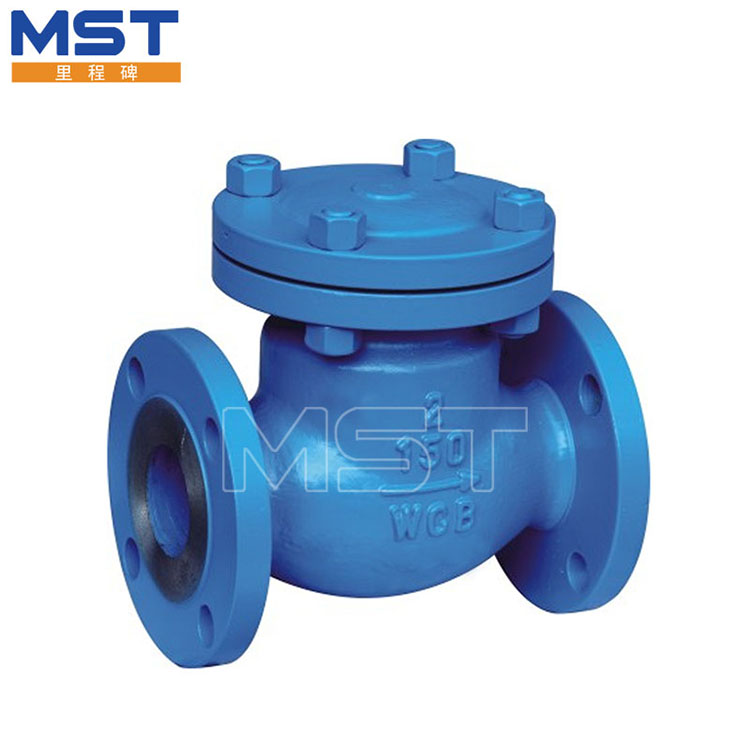

ஸ்விங் வகை சரிபார்ப்பு வால்வு

ஸ்விங் வகை சரிபார்ப்பு வால்வு ஒரு வட்டை கொண்டுள்ளது, அது ஒரு சுழலும் அச்சில் (பொதுவாக வால்வு இருக்கைக்கு அருகில் அமைந்துள்ளது) சாய்ந்திருக்கும். வட்டு செங்குத்தாக நகராமல், திறக்க அல்லது மூடுவதற்கு இந்த அச்சில் ஊசலாடுகிறது.

வேலை செய்யும் கொள்கை

திறப்பு செயல்முறை: ஊடகம் முன்னோக்கிப் பாயும் போது, ​​அதன் அழுத்தம் வட்டை வால்வு இருக்கையிலிருந்து நகர்த்துவதற்குத் தள்ளுகிறது, இது நடுத்தரத்திற்கான ஒரு பத்தியை உருவாக்குகிறது. வட்டின் ஸ்விங் கோணம் நடுத்தர ஓட்ட விகிதத்தால் தீர்மானிக்கப்படுகிறது - அதிக ஓட்ட விகிதங்கள் ஒரு பெரிய திறப்பு கோணத்தில் விளைகின்றன, ஓட்ட எதிர்ப்பைக் குறைக்கின்றன.

மூடும் செயல்முறை: பின்னோக்கி நிகழும்போது, ​​தலைகீழ் நடுத்தர அழுத்தம் வட்டை மீண்டும் வால்வு இருக்கையை நோக்கி நகர்த்துகிறது. பின் டிஸ்க் தலைகீழ் அழுத்தத்தின் கீழ் இருக்கையை மூடுகிறது, பின்வாங்கலை நிறுத்துகிறது. வேலை செய்யும் கொள்கை லிஃப்ட் வகை சரிபார்ப்பு வால்வை ஒத்திருக்கிறது, ஆனால் ஸ்விங் மோஷன் மூடும் போது தாக்க சக்தியைக் குறைக்கிறது, வால்வின் சேவை வாழ்க்கையை நீட்டிக்கிறது.

முக்கிய நன்மைகள்

குறைந்த ஓட்டம் எதிர்ப்பு, பெரிய விட்டம் கொண்ட பைப்லைன்கள் அல்லது அதிக ஓட்ட விகித அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

எளிமையான அமைப்பு, எளிதான பராமரிப்பு மற்றும் சிறிய அசுத்தங்கள் (எ.கா., கழிவு நீர், கச்சா எண்ணெய்) கொண்ட ஊடகங்களுக்கு வலுவான இணக்கத்தன்மை.

வழக்கமான பயன்பாடுகள்

எண்ணெய் மற்றும் எரிவாயு குழாய்கள்.

வெப்ப விநியோக அமைப்புகள்.

உலோகவியல் தொழில்.
